Вот здесь https://www.drive2.ru/l/8540785/ есть установка круиза, но  на 2.0 HDI (RHY, ECU Siemens), а у меня Bosch. Распиновка иная.

Нужно время, разберемся. Форум я проинформирую. Буду рад дельным предложениям.

28 минут назад, vivoliv сказал:

Да, два концевика



Стоп изначально был установлен, а второй, для круиз-контроля, я установил сам.

Вот вся проблема в том, что в разных схемах к разным pin подключение к блоку EDC15C2

Две системы впрыска и две схемы...

Там есть два варианта - раззьем на 88 пинов или три разьема поменьше..
Я давал схем исходя из разьма 88 пин.
Думаю, если скачать Седре, ссылку я дал, можно разобраться.

1 час назад, Bacilla сказал:

Там есть два варианта - раззьем на 88 пинов или три разьема поменьше..
Я давал схем исходя из разьма 88 пин.
Думаю, если скачать Седре, ссылку я дал, можно разобраться.

Есть ВИН - есть схема.Куда ещё варианты?

3 минуты назад, Мартын сказал:

Есть ВИН - есть схема.Куда ещё варианты?

А пое.......ся?😆 На самом деле мне тоже не понятно.

Добрый день. Есть не только два варианта. Распиновка еще зависит и от систем:   Peugeot 307, 2.0 HDI (RHY, ECU Siemens) или Peugeot 307, 2.0 HDI (RHY, ECU Bosch), и там и там 88 pin. Но подключение второго концевика педали тормоза для круиз-контроля в разные точки.

В моем EDC 73 pin занят уже, а 48 свободен. Вот и разбираюсь. Когда подключу проинформирую всех. Может кому и сгодиться. Хорошо бы было, если кто ни будь проверил на своем авто. Но это вряд ли.

Спасибо за ссылку. Я еще не установил.

Всем успехов и спасибо, что помогаете.

И еще вариант, кто гарантирует, что у 21 летнего авто EDC стоит родной, его могли при определенных условиях наши умельцы заменить.

1 час назад, vivoliv сказал:

В моем EDC 73 pin занят уже, а 48 свободен. Вот и разбираюсь. Когда подключу проинформирую всех. Может кому и сгодиться. Хорошо бы было, если кто ни будь проверил на своем авто. Но это вряд ли.

Вам выше дважды указали на Ваш вариант схемы согласно Вашего VIN, и дали совет откуда брать схемы концерна PSA, а Вы продолжаете настаивать на своём...

Хотя

1 час назад, vivoliv сказал:

еще вариант, кто гарантирует, что у 21 летнего авто EDC стоит родной,

и такое может быть, дерзайте!

22 часа назад, vivoliv сказал:

В моем EDC 73 pin занят уже, а 48 свободен. Вот и разбираюсь. Когда подключу проинформирую всех. Может кому и сгодиться. Хорошо бы было, если кто ни будь проверил на своем авто. Но это вряд ли.

Конечно занят. Провод с него идет на голубой разъем IC02A 16pin контакт 7. Концевик не него цеплять надо, а не прямо на блок.

22 часа назад, Мартын сказал:

Есть ВИН - есть схема.Куда ещё варианты?

У меня офф-лайн версия Седре, по ВИНу не отбирает. А по ОПРу предлагает выбирать из разных вариантов для одного и того же блока впрыска.

Спасибо за информацию, я проверю. Спасибо.

Посмотри по номеру OPR 9024, спасибо заранее.

1 час назад, vivoliv сказал:

Посмотри по номеру OPR 9024, спасибо заранее.

Посмотреть что?

2 часа назад, Bacilla сказал:

Конечно занят. Провод с него идет на голубой разъем IC02A 16pin контакт 7. Концевик не него цеплять надо, а не прямо на блок.

У меня офф-лайн версия Седре, по ВИНу не отбирает. А по ОПРу предлагает выбирать из разных вариантов для одного и того же блока впрыска.

У меня под ВИН,но предлагает разные системы впрыска EDC15 и SID

16 часов назад, Bacilla сказал:

У меня офф-лайн версия Седре, по ВИНу не отбирает. А по ОПРу предлагает выбирать из разных вариантов для одного и того же блока впрыска.

Доброе утро. Схемы для разных вариантов.

22.02.2022 в 17:10, Мартын сказал:

У меня под ВИН,но предлагает разные системы впрыска EDC15 и SID

Да у меня тоже. Но и для EDC15 предлагает опцию 88пин , когда захожу в схему круиза.

22.02.2022 в 18:10, Мартын сказал:

Провод с него идет на голубой разъем IC02A 16pin контакт 7. Концевик не него цеплять надо, а не прямо на блок

Скажите, пожалуйста, а голубой разъем IC02A 16 pin 7-й контакт находится в блоке BSI или в блоке BSM2? Если можно покажите расположение этого разъема. Спасибо заранее. Извините, если назойливо.

22.02.2022 в 15:27, Bacilla сказал:

Провод с него идет на голубой разъем IC02A 16pin контакт 7. Концевик не него цеплять надо, а не прямо на блок.

Скажи, пожалуйста, разъем IC02A 16 pin контакт 7 - й находится в BSM2 или BSI? Если можно рисунок расположения на модуле. Спасибо.

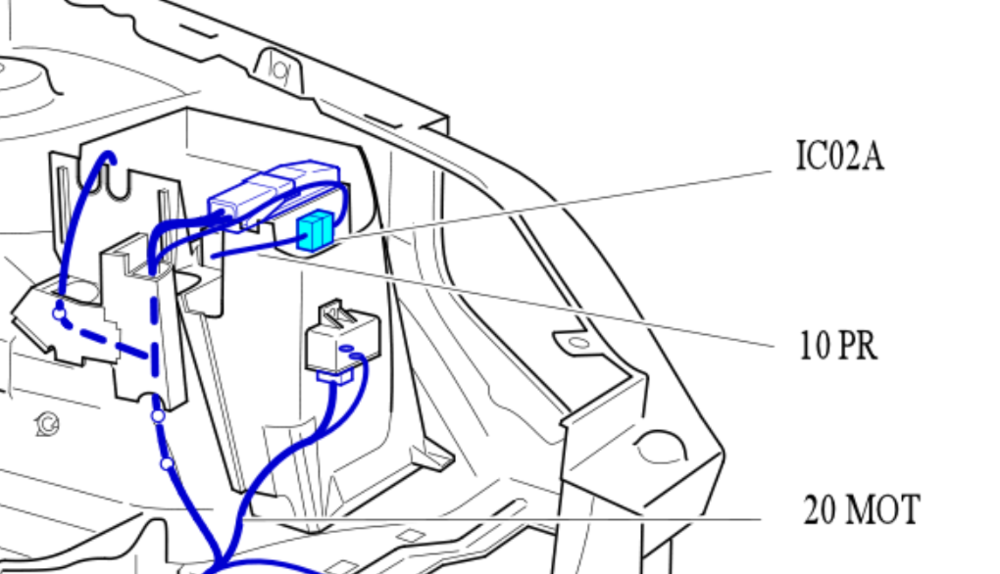

Посмотрите на фото, это здесь?

Только это блок BSM2.

Или здесь, в блоке BSI

15 часов назад, vivoliv сказал:

Скажите, пожалуйста, а голубой разъем IC02A 16 pin 7-й контакт находится в блоке BSI или в блоке BSM2? Если можно покажите расположение этого разъема. Спасибо заранее. Извините, если назойливо.

Находится в коробке по капотом где стоит компьютер впрыска.

Спасибо, т.е. это блок BSM2

Только разъема такого цвета нет, это, ближе по спектру, наверно, зеленый? Если не трудно, подскажите!

2 минуты назад, vivoliv сказал:

Спасибо, т.е. это блок BSM2



BM34 он называется однако

3 минуты назад, vivoliv сказал:

Спасибо, т.е. это блок BSM2



Только разъема такого цвета нет, это, ближе по спектру, наверно, зеленый? Если не трудно, подскажите!

Это отдельно стоящий разъем

9 минут назад, Мартын сказал:

BM34 он называется однако

Возможно в схемах он значиться и так как Вы его назвали, но если речь об этом блоке, то это BSM2. Да и неважно, подскажите здесь разъем. Цвет то не совпадает.

13 минут назад, Мартын сказал:

Это отдельно стоящий разъем

Т.е. разъем находиться не на блоке?

Вы читать умеете или только писать?

ОТДЕЛНО СТОЯЩИЙ РАЗЪЕМ УКАЗАНО!

Хорошо, просто есть вопросы. Читать умею. Спасибо

24.02.2022 в 15:45, vivoliv сказал:

Скажите, пожалуйста, а голубой разъем IC02A 16 pin 7-й контакт находится в блоке BSI или в блоке BSM2? Если можно покажите расположение этого разъема. Спасибо заранее. Извините, если назойливо.

Спасибо огромное, буду проверять. Что то похожее нашел вот в этой схеме. Здесь тоже показан 73 пин к концевику педали тормоза. Важно не "убить" EDC15C2.  Спасибо!!!

А вот распиновка лапки круизи-контроля иная.

Может кто подскажет подключение лапки круиз-контроля к EDC? Номера пинов.
