А Не Надуть Ли Нам Tu5Jp4 На Собственных Мозгах ?


V2oD2o
 Поделиться

Рекомендованные сообщения

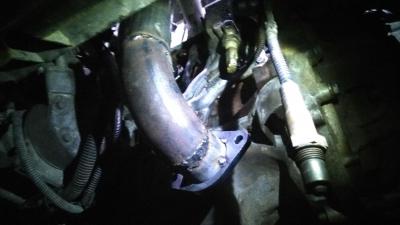

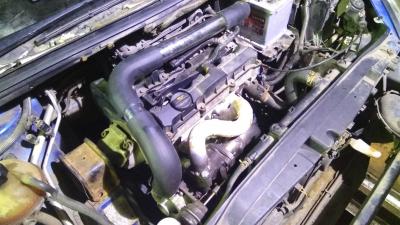

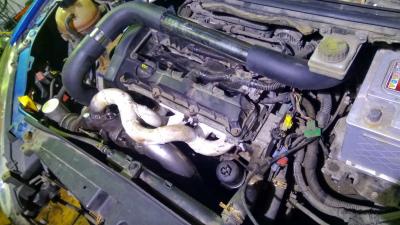

Прикинул пайпинг и сварил макет downpipe



Нужно докупить:
— Переход 50х60 на дроссель — 1шт
— Тройник на blow-off 50х35х50 — 1шт
— Пайп на нулевик 45 — 1шт
— Нулевик — 1шт
— Пайп 90гр 50 — 1шт
— Гофра 55х100 — 1шт
— Фланцевое соединение 55 — 1шт
— Стронгер 55х400 — 1шт
— Гайка ШДК \ УДК — 2шт
— Заглушка ШДК \ УДК — 1шт



Ссылка на комментарий
Поделиться на других сайтах

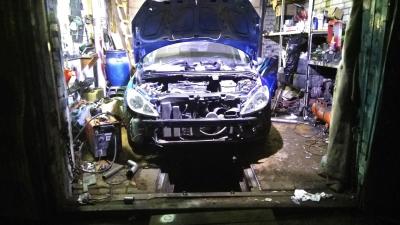

Закупил почти все что нужно было, поехал в гараж, как всегда приезжаю часов в 8 вечера после работы туда, и часиков пару-тройку занимаюсь..

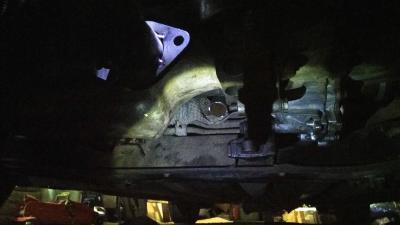

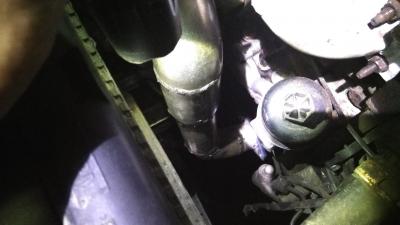

Ох уж и молодцы французы, такой подрамник поставили на хэтчбек… а уж как его грамотно обнимает выхлопная труба — просто сказка)

Ну хотя бы хорошо то что выхлоп смотрит вперед, сильно упрощает макетирование атмо-буста.

Если коротко — нужно перейти с 70 трубы на 40, значит — 70 переходим в 63, далее отвод 63, переходим на 55, далее до сток выхлопа ведём 55, переходим на 40 и соединяемся — звучит вроде просто, но последний изгиб находится за рулевой рейкой)

Возможно у кого то пригорит, но пока есть необходимость оставить сток 40, т.к. еще не поставил на учёт, должна быть возможность быстрого отката на сток для постановки на учёт — позже вся трасса будет 55 — тут больше наверное не нужно..





Ссылка на комментарий
Поделиться на других сайтах

а я думал совсем чуть дунуть - около 0,3-0,4, тоже не прокатит со штатными мозгами? а просто карты подправить и форсы производительнее от вольвы присунуть?

Ссылка на комментарий
Поделиться на других сайтах

а я думал совсем чуть дунуть - около 0,3-0,4, тоже не прокатит со штатными мозгами? а просто карты подправить и форсы производительнее от вольвы присунуть?



Да можно поиграть, но это нужен настройщик который за это взялся бы - в статику шить (по логам) не каждый возьмёт, но - замена ДАД - однозначно, для 0.3-0.4 - сток форс должно хватить, но - есть ли обратка от рампы ?

Ссылка на комментарий
Поделиться на других сайтах

но - есть ли обратка от рампы ?

неть)

Ссылка на комментарий
Поделиться на других сайтах

неть)



Вот, это еще аргумент для настройщика, часто отказываются

Проще - найти весь софт для корректировок, логов и заливки прошивки - и сделать самому, но куча нюансов, например штатный ДАД на бусте будет показывать всегда 0.17, по факту там 0.4+, т.е. надо менять ДАД на нормальный, сигнал тот же - а вот давление будет уже нормальное - надо будет это как то нивелировать калибровками, в общем стоит только начать и все получится

Ссылка на комментарий
Поделиться на других сайтах

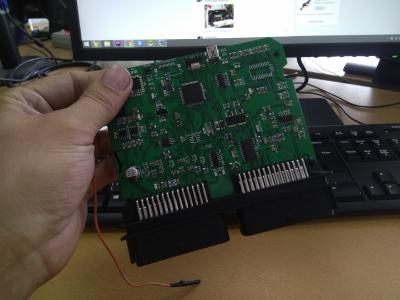

Как и всегда, с очередными версиями блока и софта — был ряд проблем, пара непропаев, потеря синхронизации и не корректная работа каналов ADC через DMA



Синхронизацию нашел — была проблема в настройках чувствительности операционника, благо настройки вынесены на физические переключатели — проблем не составило, да и каналов обработки ДПКВ — аж целых два, один для отладки, далее слетала синхронизация по алгоритму отслеживания на-лету — опечатка была…



Непропай — да тут в общем то нечего сказать, нормальная тема если тонкий текстолит и на нём целая гора smd компонентов — плату изгибает, все нашли и исправили



ADC \ DMA — ADC не были включены 2 дополнительных канала в обработку, в то время как в DMA было выделено место под это, исправили

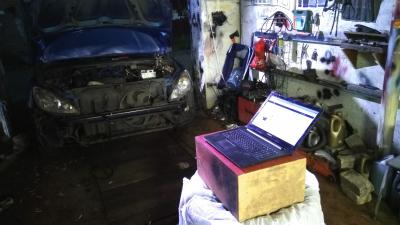

На данный момент, все корректно, время впрыска в норме, начинаем дополнять расчет смеси — коррекциями, и начинаем писать логирование данных по usb — т.к. нужно видеть данные в реальном времени, с usb проблем не возникло, ноутбук подключение видит, драйвера установились

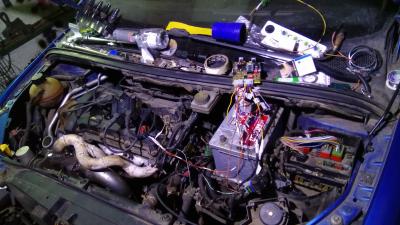

По железу осталось только масло и антифриз кинуть в турбину, дует кстати не плохо, закрыл калитку вестгейта, доварил downpipe, протянул выхлоп, — хомутов на пайпинге пока нет — газанул и весь пайпинг разлетелся по гаражу

jvs97QBZHjc (1).jpg

Изменено пользователем V2oD2o
Ссылка на комментарий
Поделиться на других сайтах

И так, многое было сделано, передвигается уже сама, первый раз вчера не пришлось перекидывать эбу чтоб выгнать\загнать в гараж

На текущий момент все еще оттачиваются алгоритмы, введены почти все необходимые карты и калибровки

— Карты 32х32
— Точности расчётов AFR 0.01, УОЗ 0.1гр, коррекции 0.001, впрыск 0.005мс, текущее положение КВ 0.1гр

Но пока проблема с датчиком положения педали пежовским — все еще актуальна, датчик у меня под капотом — привод соответственно тросиковый, не понимаю как он работает, питание 5в есть — выходы оба по нулям — буду врезать ДПДЗ от ВАЗ — другого выхода не вижу, уже ездить и настраивать пора, а тут такая проблема)

Так же ведётся разработка OLT софта, есть некоторые заминки связанные с софтом для ПК — связаны они со сложностями кроссплатформенности, планируется сразу на Windows, Linux, Android, x86, x64 и ARM

От настройки по bluetooth пока отказались, после первого круга по гаражам — введём настройку по воздуху — а сейчас это пока бесполезная трата времени)

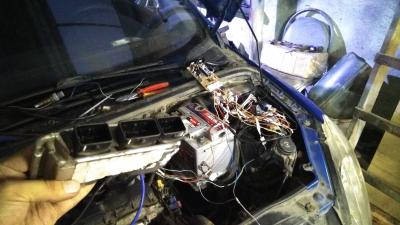

На видео видно что сток эбу лежит на жабо, между дворниками)

https://www.youtube.com/watch?v=61pfTKAvw_s



Ссылка на комментарий
Поделиться на других сайтах

https://www.youtube.com/watch?v=2KTsxmYyjHQ

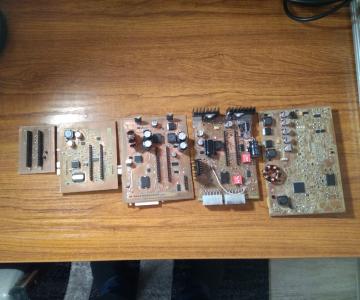

Давно не писал, на моём канале есть еще всякие разные видео, закончил проектирование 4 версии, начал сборку








Ссылка на комментарий
Поделиться на других сайтах

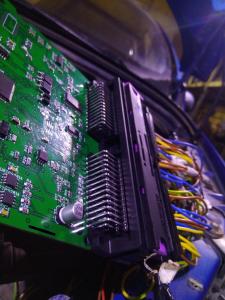

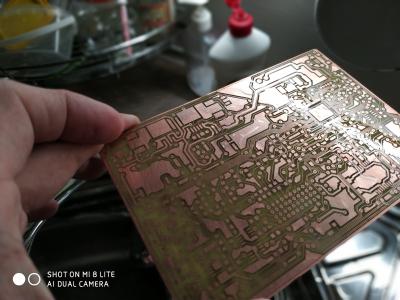

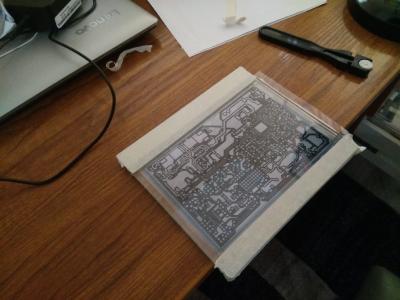

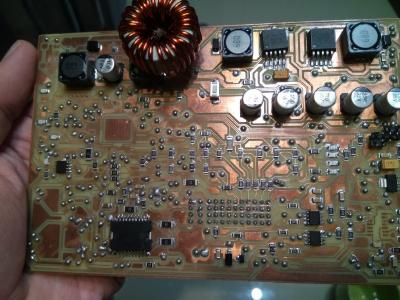

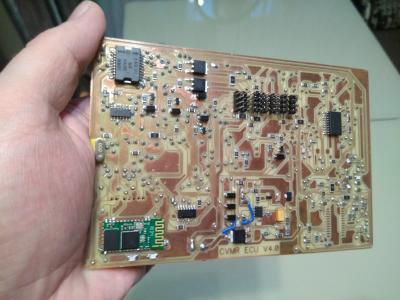

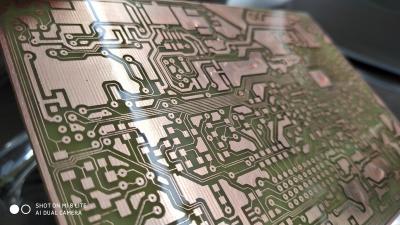

Плата получилась крайне сложная для домашнего производства, есть несколько "опечаток" в схеме — пришлось воздух кинуть, но зато нашлась проблема — в этом плюс — сначала собрать дома, только потом заказывать производство на заводе


Как обычно в процесса поэтапной сборки нашлось порядка 10 коротышей, пара битых компонентов и прочие мелкие нюансы

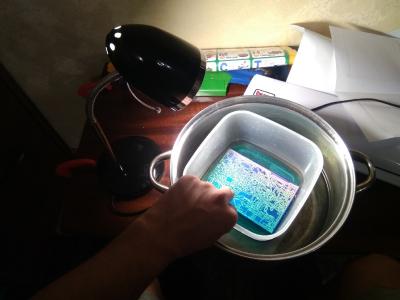

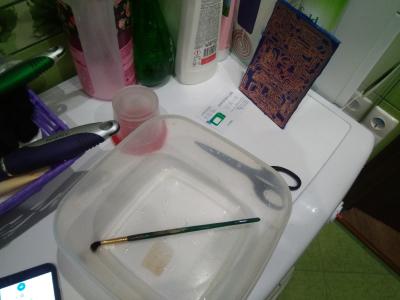

Это пожалуй крайняя печатка которая делается в домашних условиях, не реально сложный девайс

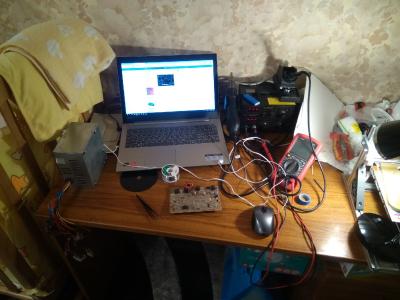

Пока все на стадии домашней отладки, когда перейду к тестам на ДВС — пока туманно, полностью оттестирую дома на столе — с катушками, форсунками, репером и прочими узлами — и на этот раз после тестов — полностью залью лаком, чтоб не повторилась проблема с загниванием открытой меди))





Ссылка на комментарий
Поделиться на других сайтах

Наконец закончил с атмо и со всеми критично важными алгоритмами, месяца полтора ездил только на 307 - и в том числе на работу (не ближний свет) - на разработанном ЭБУ

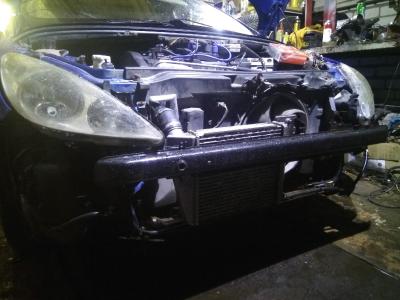

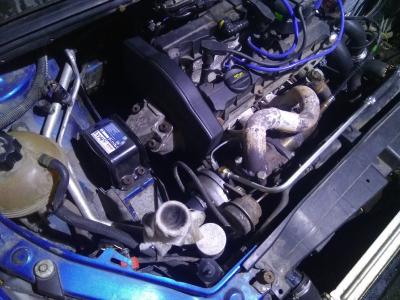

Приступил к сборке макета турбо-кита, вчера была знаменательная дата, выход на избыток вне гаражного комплекса скажем так)



Пока что отсутствует клапан N75 — он же буст контроллер стоковый — сейчас прямая магистраль вестгейта, максимальный избыток в моем конфиге без него 0.3 — заложенный инженерами разрабатывавшими эту турбину — K03, поднакидал карту чтоб смесь была в районе 12-15, при том что на избытке максимум что я вижу в логе — 14.5 т.е. маловато по факту, для полной отдачи мощности нужно 12.5-12.8, а ближе к ХХ — 12, в целом приемлемо для настроек просто по логу — на глаз



На текущий момент осталось кинуть только антифриз на турбину - и можно сказать турбо-кит спроектирован и можно начинать повторяемость, но - я пожалуй пока некоторое время покатаюсь на макете) т.к. - надо полностью настроить на отдачу максимальной мощности, заехать на диностенд, замерить 0-100, наснимать видео, затем - закупить все материалы для кита, изготовить станины для повторяемости сложных деталей



Главное не начать жадничать, и не выдавить единичку избытка в мотор, что бы он в свою очередь не выдавил шатуны с поршнями из блока)



Надеюсь Дэнчик разрешит вот эту ссылку, там мой бортовик, наиболее подробный за весь период с момента покупки 307 - если точнее то с марта 2018, разработка самого блока управления длится уже более двух лет)






Изменено пользователем V2oD2o
Ссылка на комментарий
Поделиться на других сайтах

Блин, для 2.2 нужен кит) А то европейцы продают за 2,5к евро в стартовой - печаль.

Ссылка на комментарий
Поделиться на других сайтах

Блин, для 2.2 нужен кит) А то европейцы продают за 2,5к евро в стартовой - печаль.



Без проблем, только нужен донор и времени месяца 2))

Ссылка на комментарий
Поделиться на других сайтах

Без проблем, только нужен донор и времени месяца 2))

:laugh2:  :laugh2:  :laugh2:  Подожду, пока кто-нибудь первый не сделает, а то ждать не смогу)))

Ссылка на комментарий
Поделиться на других сайтах

Первые выезды начаты, не хватает пары датчиков, буст пока в пределах 0.3 - для бОльшего нужен клапан n75



https://www.youtube.com/watch?v=U1-xItEbPRE



Ну и дал товарищу попробовать, уж больно просил



https://www.youtube.com/watch?v=2vRcZO1sktc



Первый турбо-кит должен быть в сентябре примерно, как и версия блока под болт-он для TU5JP4



Сегодня первый раз приехал на работу в турбовом варианте, снизу и до 4000 тяга просто ломовая, далее нужно больше буста



Машина не настроена, точнее настроена но на глаз - чтоб передвигаться можно было безопасно, на днях буду менять турбину на новую - та что сейчас - труп

Ссылка на комментарий
Поделиться на других сайтах

Записал "небольшое" видео



https://www.youtube.com/watch?time_continue=3290&v=YNvwVx1R4cM

Ссылка на комментарий
Поделиться на других сайтах

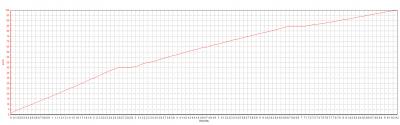

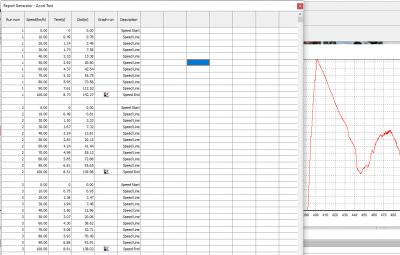

Заезд на черновом варианте настроек показал 9.3с до 100, racelogic

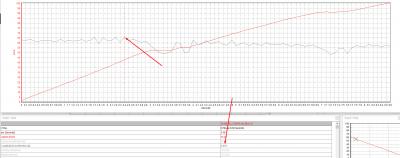

Смесь на бусте ~ 12.5, переключения ~ 0.6c, пик G — 0.567, УОЗ в пике 9-10гр, бензин 95 с весьма сомнительной заправки, избыток в основном ~ 0.4 +/- волнообразность из-за не правильного управления n75


Изменено пользователем V2oD2o
Ссылка на комментарий
Поделиться на других сайтах

8.51с до 100 на TU5JP4 — 0.5 бар в среднем, 100й бензин, УОЗ 15, смесь 12.5, давление в шинах 1.8 бар, на улице +14, пиковое ускорение 0.624G





~150..160 л.с. - скоро на диностенде буду проверять фактическую мощность





Ищу б\у сцепление под сборку полуторной корзины, начинает буксовать при 0.6 бар - если кто то не выбросил после замены, отпишитесь пожалуйста)




Ссылка на комментарий
Поделиться на других сайтах

Посадил за руль бывшего драг рейсера, точно понимая что двигатель может не выжить, но нужны были цифры - у меня опыта в драге нету)

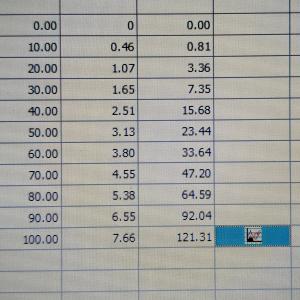

Чел выдал 7.66с на 0-100 и квотер 15.65, из последних доработок только короткоходная кулиса



https://www.youtube.com/watch?v=fzF_EOHjbc8






Ссылка на комментарий
Поделиться на других сайтах

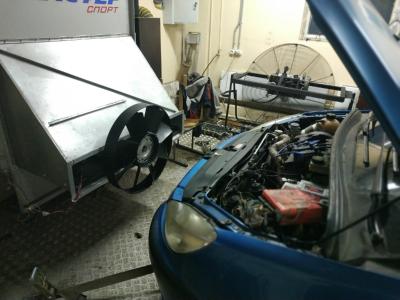

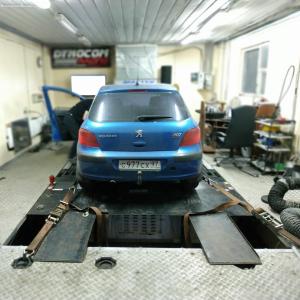

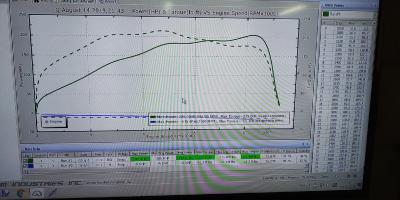

Есть подтверждённая мощность, 206 сил и 280 момента  :yahoo:
