Ng4 Попытка Установки На Пежо 308

- - - - -

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 19

#1
sturmpanztiger

sturmpanztiger

    Бывалый

  • Пользователи
  • 116 сообщений
16
  • ГородБрянск
  • АвтомобильPeugeot 207 RC

Появился комплект НГ4 с выдвижным дисплеем. Решил поставить, но столкнулся с проблемой.

Магнитола играет, читает диски, воспроизводит радио, горят кнопки с габаритами, а вот дисплей не открывается и картинку не выдает.

Подключал так:

C колодки на мафун 16, 12, 10, 13. Выход на динамики при желании и радио. Провод дисплей-магнитола:
из 15 пина магнитолы разделяем провод на 12/6 дисплея, 3 провод дисплея тянем в блок салона в пин 6; 8 провод дисплея на 7 пин в блок салона. 9 пин мафуна с 1 пином дисплея. ЛВДС провод дисплей-мафун.
Зажигание-магнитола играет и поет, дисплей даже не открылся. Включение габаритов — на магнитоле включается подсветка кнопок, на дисплее включается подсветка кнопок и эта редиска не открывается.



Что я делаю не так :)

Делал по прикрепленной схеме.

Прикрепленные файлы


Сообщение отредактировал icechieff: 03 Февраль 2019 - 20:58

  • 0



#2
Мартын

Мартын

    Профессор

  • Пользователи
  • 9 864 сообщений
1 424
  • ИмяЛеша
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 505

Ни слова не увидел про подключение диагностического прибора...

Откуда главный мозг поймет,что у него поменяли потеху?


  • 1

#3
sturmpanztiger

sturmpanztiger

    Бывалый

  • Пользователи
  • 116 сообщений
16
  • ГородБрянск
  • АвтомобильPeugeot 207 RC

Ни слова не увидел про подключение диагностического прибора...

Откуда главный мозг поймет,что у него поменяли потеху?

Честно, лексией не смотрел, но за работу дисплея отвечает голова, которая соединена с дисплеем по ЛВДС. Даже если гипотетически предположить, что мотором дисплея управляет БСИ, то на дисплее должна быть картинка, даже если он открыт вручную, а не мотором (ну или закрыт). Картинки нет, но на выходных проведу телекодировку.


  • 0

#4
bandr

bandr

    Профессор

  • Пользователи
  • 2 368 сообщений
181
  • ИмяАндрей
  • ГородМосква
  • АвтомобильPeugeot 5008 Поколение II
  • ПодробнееPeugeot 5008 GT-Line 2.0HDI 2018
    Peugeot 308cc 2014

Даже если гипотетически предположить, что мотором дисплея управляет БСИ

Голова управляет дисплеем, но не по LVDS,, а по сигналу управления в FAKRA разъеме.
Ищите гуглом NG4 pinout и найдете какой пин управляет дисплеем. Ну или RT6 у них дисплей и распиновка совпадают
  • 0

#5
sturmpanztiger

sturmpanztiger

    Бывалый

  • Пользователи
  • 116 сообщений
16
  • ГородБрянск
  • АвтомобильPeugeot 207 RC

Голова управляет дисплеем, но не по LVDS,, а по сигналу управления в FAKRA разъеме.
Ищите гуглом NG4 pinout и найдете какой пин управляет дисплеем. Ну или RT6 у них дисплей и распиновка совпадают

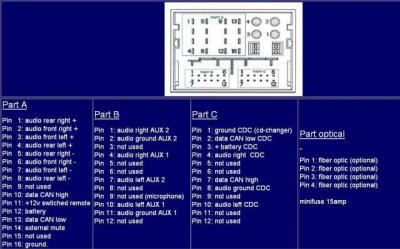

Ну в интернете гуляет эта схема, которая вообщем-то ничего не дает.



Про факра - не понял. На голове 3 факры. Белый радио, серый радио актив/пасив антенны. Синий - ГПС антенна.

Прикрепленные файлы


  • 0

#6
bandr

bandr

    Профессор

  • Пользователи
  • 2 368 сообщений
181
  • ИмяАндрей
  • ГородМосква
  • АвтомобильPeugeot 5008 Поколение II
  • ПодробнееPeugeot 5008 GT-Line 2.0HDI 2018
    Peugeot 308cc 2014

Про факра - не понял. На голове 3 факры.

Ну я ж написал как искать))
Гуглом и по всем ссылкам.
Емнип 9 контакт на черном 16 контактном
  • 0

#7
sturmpanztiger

sturmpanztiger

    Бывалый

  • Пользователи
  • 116 сообщений
16
  • ГородБрянск
  • АвтомобильPeugeot 207 RC

Либо лыжи не едут, либо я рукозад. На дисплей с ГУ идут ЛВДС на 10 пинов, (3 и 8 пустые); с 15 пина головы на 6 и 12 дисплея и с 9 головы на 1 дисплея. От дисплея дополнительно еще на БСИ идут с 3 - 6 и 8 - 7 соответственно, один из них управляет подсветкой кнопок на складном экране.

Я обязательно прогуглю запрос NG4 pinout и RT6 pinout, но цель же не экран открыть. Он то открывается, если напрямую подать 12 вольт на клеммы самого мотора в обход всех проводов, ну и соответственно закрывается, если поменять полярность. Цель картинку с ГУ получить, которая ну никак не выдается, а 100% должна по ЛВДС идти.

Проблема не открыть/закрыть экран. Проблема в том, что картинки нет, хотя магнитола играет, поет и светится. Даже на экранчике монохромном в приборке появляется компас, хотя никакой телекодировки я не делал.


Сообщение отредактировал sturmpanztiger: 04 Февраль 2019 - 22:02

  • 0

#8
bandr

bandr

    Профессор

  • Пользователи
  • 2 368 сообщений
181
  • ИмяАндрей
  • ГородМосква
  • АвтомобильPeugeot 5008 Поколение II
  • ПодробнееPeugeot 5008 GT-Line 2.0HDI 2018
    Peugeot 308cc 2014

Цель картинку с ГУ получить, которая ну никак не выдается, а 100% должна по ЛВДС идти.

Ок а кабел. Откуда? От старого экрана или от NG4
  • 0

#9
sturmpanztiger

sturmpanztiger

    Бывалый

  • Пользователи
  • 116 сообщений
16
  • ГородБрянск
  • АвтомобильPeugeot 207 RC

bandr

У выдвижного дисплея есть колодка, как у монохромного (колодка подходит, но распиновка разная) с этой колодки часть проводов идет в БСИ (2 провода...1 из них подстветка кнопок складывания, второй не знаю для чего), часть идет на ГУ (3 провода, но на ГУ приходит 2 т.к. один провод разделяется на два) и ЛВДС. Цель получить картинку от НГ4 на выдвижной экран.


  • 0

#10
bandr

bandr

    Профессор

  • Пользователи
  • 2 368 сообщений
181
  • ИмяАндрей
  • ГородМосква
  • АвтомобильPeugeot 5008 Поколение II
  • ПодробнееPeugeot 5008 GT-Line 2.0HDI 2018
    Peugeot 308cc 2014

Цель получить картинку от НГ4 на выдвижной экран.

Много букв. кабель откуда?
  • 0

#11
sturmpanztiger

sturmpanztiger

    Бывалый

  • Пользователи
  • 116 сообщений
16
  • ГородБрянск
  • АвтомобильPeugeot 207 RC

Много букв. кабель откуда?



bandr

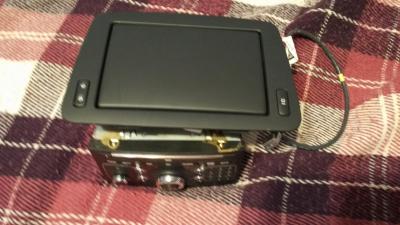

Кабель дисплея. Он с дисплеем единый и не съемный.

Прикрепленные файлы


  • 0

#12
bandr

bandr

    Профессор

  • Пользователи
  • 2 368 сообщений
181
  • ИмяАндрей
  • ГородМосква
  • АвтомобильPeugeot 5008 Поколение II
  • ПодробнееPeugeot 5008 GT-Line 2.0HDI 2018
    Peugeot 308cc 2014


Он с дисплеем единый и не съемный.

хм, крайне странно, кабель идет точно отдельной частью, но да бог с ним

Итак еще для проверки:

КАбель LVDS идет прямо от головы до монитора? надеюсь никаких иных подключений к нему?

Сама модель монитора какая? что там на шильде написано?


  • 0

#13
sturmpanztiger

sturmpanztiger

    Бывалый

  • Пользователи
  • 116 сообщений
16
  • ГородБрянск
  • АвтомобильPeugeot 207 RC

хм, крайне странно, кабель идет точно отдельной частью, но да бог с ним

Итак еще для проверки:

КАбель LVDS идет прямо от головы до монитора? надеюсь никаких иных подключений к нему?

Сама модель монитора какая? что там на шильде написано?

Кабель ЛВДС жестко соединен с самим экраном. Подключается к магнитоле. На экране есть еще коричневая колодка на которую от головы идет 3 провода (фактически 2) и 2 провода от БСИ.

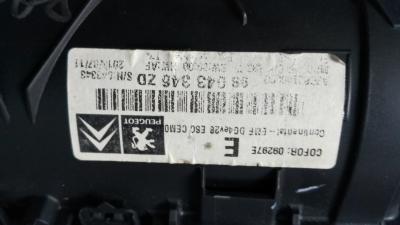

ЛВДС кабель отдельный только у не выдвижных экранах. На ВСЕХ выдвижных дисплеях RCZ, 3008, 308 кабель - единый с монитором элемент. Монитор:

Прикрепленные файлы


Сообщение отредактировал sturmpanztiger: 05 Февраль 2019 - 07:25

  • 0

#14
bandr

bandr

    Профессор

  • Пользователи
  • 2 368 сообщений
181
  • ИмяАндрей
  • ГородМосква
  • АвтомобильPeugeot 5008 Поколение II
  • ПодробнееPeugeot 5008 GT-Line 2.0HDI 2018
    Peugeot 308cc 2014


Монитор:

Хм, ну монитор вроде правильный.

Но я рыл бы в этом направлении.

Или неисправен монитор или питалова нет.

Там питание необходимо не только для поднятия но и для работы


  • 0

#15
sturmpanztiger

sturmpanztiger

    Бывалый

  • Пользователи
  • 116 сообщений
16
  • ГородБрянск
  • АвтомобильPeugeot 207 RC

bandr

На самом деле даже мониторы с индексом на 96 начинающимся подходят к НГ4. НГ4 прекрасно работает и с дисплеями высокой четкости (98х) и с дисплеями низкой четкости (96x).

Тоже грешу, что не рабочий монитор + глянуть телекодировку т.к. как я выяснил пункт "наличие выдвижного дисплея" в настройках есть.



Есть конечно теоритеческая вероятность, что нет видеосигнала с головы, но она же радио играет, мп3 читает и пищит с просьбой прописать вин в себя. Не может же неработать видеовыход при остальных рабочих элементах.


Сообщение отредактировал sturmpanztiger: 05 Февраль 2019 - 10:40

  • 0

#16
bandr

bandr

    Профессор

  • Пользователи
  • 2 368 сообщений
181
  • ИмяАндрей
  • ГородМосква
  • АвтомобильPeugeot 5008 Поколение II
  • ПодробнееPeugeot 5008 GT-Line 2.0HDI 2018
    Peugeot 308cc 2014


Не может же неработать видеовыход при остальных рабочих элементах.

почему не может? Видеочип там отдельный



НГ4 прекрасно работает и с дисплеями высокой четкости (98х) и с дисплеями низкой четкости (96x).

точно? не помню, что бы там переключалка разрешения была. Вроде только RT5 поддерживает оба разрешения, но у них априори монитор другой и не подходит к NG


  • 0

#17
sturmpanztiger

sturmpanztiger

    Бывалый

  • Пользователи
  • 116 сообщений
16
  • ГородБрянск
  • АвтомобильPeugeot 207 RC

bandr, Косвенно. На алегро много комплектов с НГ4 и дисплеями 96x именно комплектов стоявших вместе, а на дисплее 98х шильдик ДГ4 (высокая четкость) и сам дисплей дебютировал с НГ4, на 100% не уверен, но все предпосылки для полной взаимозаменяемости дисплеев есть у нг4 есть.

Про видеочип - жаль, но я все-таки склоняюсь к монитору/телекодировке.

Технически ЛВДС кабель обязан являться видеокабелем, а вот те провода, что от мафуна во вторую колодку дисплея идут - должны быть какой-то кан информацией и судя по раздвоенному проводу - питанием подсветки матрицы. Я дисплей не разбирал, но судя по древнему ХДД внутри НГ запитка на подсветку матрицы идет отдельным проводами, а подсвека кнопок управления мотором идет от БСИ.


Сообщение отредактировал sturmpanztiger: 05 Февраль 2019 - 13:02

  • 0

#18
sturmpanztiger

sturmpanztiger

    Бывалый

  • Пользователи
  • 116 сообщений
16
  • ГородБрянск
  • АвтомобильPeugeot 207 RC

А дело было в мониторе :) С вторым монитором все заработало :)


  • 0

#19
bandr

bandr

    Профессор

  • Пользователи
  • 2 368 сообщений
181
  • ИмяАндрей
  • ГородМосква
  • АвтомобильPeugeot 5008 Поколение II
  • ПодробнееPeugeot 5008 GT-Line 2.0HDI 2018
    Peugeot 308cc 2014


А дело было в мониторе :) С вторым монитором все заработало :)

ну и слава богу, что проблема найдена


  • 0

#20
Timan919

Timan919

    Новичок

  • Пользователи
  • 6 сообщений
0
  • ИмяАлександр
  • ГородОбнинск
  • АвтомобильPeugeot 3008 Поколение II
  • Мечтает оВолге ГАЗ 21

А может кто нибудь поделится прошивкой для NG4? Или хотя бы ссылкой, нигде не могу найти.
