Круиз - контроль на Peugeot 307, 2 hdi, 2001


vivoliv
 Share

Recommended Posts

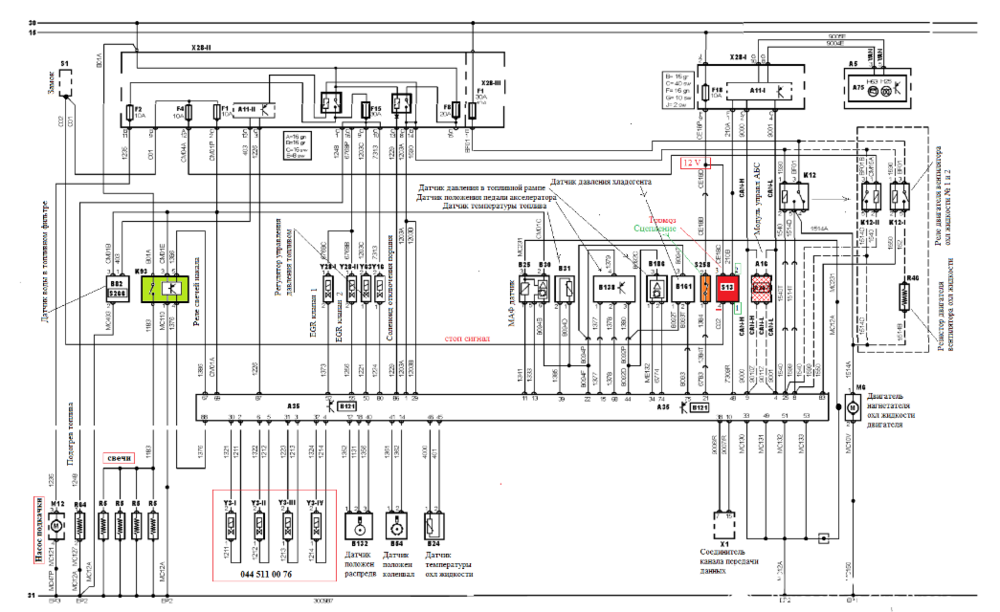

1130806778_307.thumb.PNG.71e23e9ee37d34484569ecf2a32a4f70.PNG Добрый день коллеги! Кто сталкивался с подключением круиз - контроля на Peugeot 307 хэтчбэк (2 hdi, EDC15C2, разьем на 88 pin, Bosch, BSM 2, 2001). На педали сцепления есть концевик. На педали тормоза тоже одни и это лягушка стоп сигнала. Я установил еще один концевик, нормально разомкнутый, двухконтактный, красного цвета, один контакт запитал от + 12 V, с концевика педали сцепления. Второй должен быть подключен к EDC15C2, схему смотрю в Autodata_3.45. Мне кажется там ошибка. С концевика S 13, pin 4 должен соединяться с 48 контактом EDC15, а pin 1  S 13 на замок S1 и на В9. Кто поможет  разобраться?  Заранее всем спасибо.

Link to comment
Share on other sites

1 час назад, vivoliv сказал:

1130806778_307.thumb.PNG.71e23e9ee37d34484569ecf2a32a4f70.PNG Добрый день коллеги! Кто сталкивался с подключением круиз - контроля на Peugeot 307 хэтчбэк (2 hdi, EDC15C2, разьем на 88 pin, Bosch, BSM 2, 2001). На педали сцепления есть концевик. На педали тормоза тоже одни и это лягушка стоп сигнала. Я установил еще один концевик, нормально разомкнутый, двухконтактный, красного цвета, один контакт запитал от + 12 V, с концевика педали сцепления. Второй должен быть подключен к EDC15C2, схему смотрю в Autodata_3.45. Мне кажется там ошибка. С концевика S 13, pin 4 должен соединяться с 48 контактом EDC15, а pin 1  S 13 на замок S1 и на В9. Кто поможет  разобраться?  Заранее всем спасибо.

О схемах обсуждают при наличии VIN номера...

Link to comment
Share on other sites

Добрый день. У меня такая же проблема. На работает круиз контроль блок ЭБУ бош EDC15C2 на 88 пин. По схеме с педали тормоза должен приходить провод на ЭБУ на пин 48. У меня приходит на пин 69. С датчика на сцепление приходит на пин 21 как по схеме. На какой пин должен приходить провод со второго датчика педали тормоза? Или может у кого есть схема распиновка ЭБУ ?



Link to comment
Share on other sites

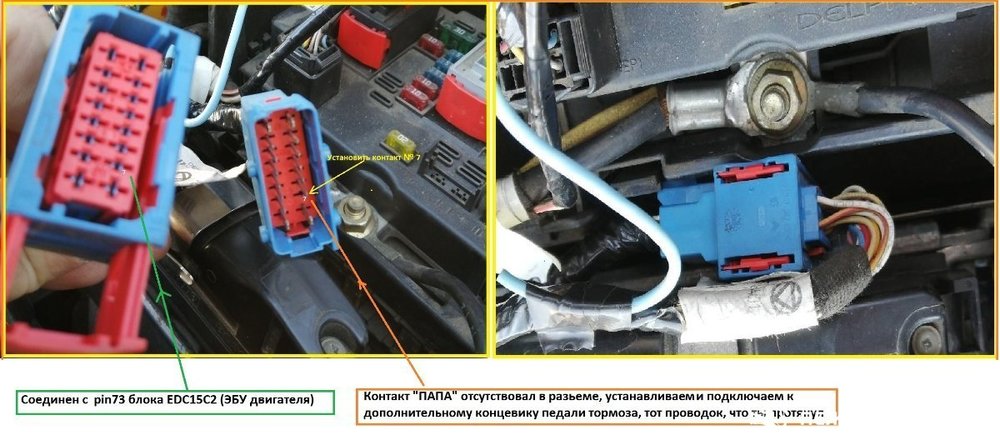

Добрый день. Если вопрос подключения актуален, то посмотрите распиновку EDC15C2, Пежо 307, 2001г.в.. pin 69 ЭБУ это + 12 V, могу предположить, что второй провод с концевика педали тормоза идет на pin 48 - это стопсигнал.

Ну, а pin73 - это КК.

Не спеши, главное сохранить ЭБУ, если есть малейшие сомнения, я долго искал истину, но все работает .

УДАЧИ!
