Замена Rd4 На Rd45 Изготовление Usb И Aux

- - - - -

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 5

#1
varer

varer

    Участник

  • Пользователи
  • 19 сообщений
3
  • ИмяВалерий
  • ГородРостов-на-Дону
  • АвтомобильPeugeot 308
Небольшая инструкция замены RD4-1(aux) и RD45 (6115 - USB, Bluetooth) со сменой панелей и изготовлением шнурка.
Имеем RD4-1(aux) и RD45 (6115 - USB, Bluetooth).
1. Разборка rd45, снимаем верхнюю крышку, открутив несколько торкс. Открутив боковые торкс, снимаем переднюю панель. Приподняв плату, отсоединяем шлейф компакт ридера. Отставляем шасси, переворачиваем плату.
На плате установлен разъём по габаритным размерам совпадающий с USB с распайкой на плату и контактной группой под поверхностный монтаж.



Единственное отличие у Континенталь rd45 распайка зеркальная, т.е. необходима, разъём перевернуть, и отогнуть ножки USB разъёма.



Дальше ни чего сложного, отпаиваем, сажаем новый разъём. Для прочности по корпусу разъёма выполнен бандаж.

Далее для верности прозваниваем, рядом установлены полимерные емкости, соответственно массу вы найдете (темная полоса на круглых цилиндрах в алюминиевом корпусе), не путать у smd конденсатора (маленький прямоугольник на плате, это плюс), а вывод usb +5В отслеживаем тестером, до микросхемы стоящей напротив разъёма - это средняя ножка (микросхемы свитчера) напротив разъёма. Он имеет маркировку P2MK, средняя нога противоположной стороны от разъёмы, она выведена на пятак в межслой.
Далее устанавливаем плату рядом с шасси, соединяем разъём, ошибиться нельзя на разъёме есть ключ.


Устанавливаем плату в пазы, устанавливаем крышку и закручиваем обратно болты. Крайнюю пару болтов слева по середине тянуть по очередно до конца, это охлаждение микросхемы через памперс (термопрокладка), т.к. в этих магнитолах установлены усилители класс D, обладающие высоким кпд (около 90%), имеющие низкие тепловые потери, привычного радиатора вы не увидите.
Собранное шасси магнитолы вид сзади,

и спереди без панели, RD45

2. Займемся панелями. Вторая панель уже снята с RD4.


Визуально платы отличаются не сильно, все отличие немного другая разводка компонентов, светодиодов и т.д., отличия в контактных разъемах нет, за исключением контактов земли по средине. Погоды они не делают, земля общая( это не американская машина и не редкий бмв, где плюс общий).
Собственно откручиваем по три винта.
В первом случае с rd4 снимается ещё и рама корзины привода, во втором просто извлекается плата. Отогнув боковые и центральные усики литься панели.


Теперь уложив перед собой платы видим, что у RD4 выступают по периметру почти все усики в отличии от 45. Значит снимаем кнопки с 1 по 6, TA, ОК и выброса диска. Иначе будем их ловить каждый раз, как будем резать усики. Устанавливаем плату в панель от rd4, плату от 45. И начинаем подрезать и засверливать.
На картинках показы ламели с замками до и после подрезки и засверливания. Крайние ламели с замками дорезаются заподлицо с панелью, они на рисунках перечеркивались. Я устанавливал плату, делал отметки на уровне замков, снимал и засверливал, потом ставил и подрезал по высоте платы выступающие крепления панели.












На картинках показаны ламели с замками до и после подрезки и засверливания. Крайние ламели с замками на плате, подрезаются заподлицо с панелью, они на рисунках перечеркивались. Как Я делал, устанавливал плату, делал отметки на уровне замков, снимал и засверливал, потом ставил и подрезал по высоте платы литью панели.

Один из важных нюансов. Боковые крепления панели имеют у RD45 две параллельные полоски, а у rd4 однуполосу по середине, из-за этого необходимо срезать центральную полосу.


затем примерив можно подогнуть направляющие на корзине, она не играет роли жесткости, так как, панель впоследствии будет центрирована и закреплена 3мя саморезами.


Примеряем панель к корзине, защелкиваем, можно сделать в верхнем и нижнем торцах панели по паре отверстий над защелками корзины.



Закручиваем боковые торкс, не забывая установить скобы.

3. Изготавливаем AUX, USB. За основной блок размещения интерфейсов выбран внешний блок композитного сигнала и преобразователя от платы Gigabyte, если просто то это коробка от видюхи, она необходима для подачи сигнала с видеокарты на телевизор. С обратной стороны коробочки, под скотчем откручиваем 2 самореза. Внутри видим плату с 3 тюльпана (компонентный сигнал видео) и один S-Video. Его и один из тюльпанов благополучно удаляем, и врезаем USB удлинитель, длинна от 50 см до 1 метра, у меня по рукой был Hamma на 1,5 метра - очень много, 50 см нам с головой. Оставшиеся на плате тюльпаны используем для левого и правого канала, для чего на место внутреннего разъёма этой коробки допаиваем разъём-зажим (например Wago, tico или можно просто впаяв провода) к нему мы подключим кабель AUX. Для универсальности я на место третьего тюльпана установил jack и подключил параллельно тюльпанам.



Для линейного сигнала AUX от магнитолы до коробки можно использовать кабель типа кмм 2*0.35 + экран. Распаяв на обратном конце кабеля PLS разъём, его иногда называют золотянками, а ответные части в магнитолах и на платах гвоздями.


Всё собираем,


подключение AUX на магнитоле производится в разъёме B.


контакты 4, 10 и 11


и идем ставить в машину.
Коробку закрепляем например на двустороннем скотче или скотче липучке из двух цепких половинок, как на рукавах курток.


Видео по работе магнитолы поочередно, радио, cd, usb.

http://www.youtube.com/watch?feature=player_detailpage&v=RELCUqrLNOo

Так может выглядеть картинка на экране в момент проигрывания с USB.


Все треки перелистываемый подрулевым джоем.
Из выявленных косяков: флешка на 16Gb и пустая с файлами в 4х папках в сумме на 2Gb, читается и тут же отключается и так в цикле. Первая мысль, что не тянет через кабель usb. Но в магнитоле она ведет себя также, вкл. выкл. Но не играет. Или transend ей не нравится или магнитола её не тянет. Обычная флешка pqi старого образца на 128 Mb, как видно в видео читается и крутится. Буду дальше увеличивать объём и смотреть.


Если интересно, так выполнена плата и синизуб на ней фотобонус

Критика приветствуется, на вопрос, а можно не паять, а сделать шнурок о котором в пяти темах, но без картинок.
ДА можно, нужен вот такой разъём,как слева - белый он встречается в наборах звуковых карт, для подключения к CD, а также в в сетевых картах где нужно поднимать писюк по сигналу с сети. Шаг не скажу, стандартный 2,54, но там около 2х мм.

Документация RD45

https://docs.google....dit?usp=sharing

Вид RD4 с панелью(пластиковой) от RD45 (в rd4 осталось родное шасси, но в черную панель от rd45 установлена плата из панели rd4-стала как родная, и потом собрано уже с черной мордой.)



Ссылка на все фото и видео одной папкой

https://docs.google....dit?usp=sharing

Сообщение отредактировал varer: 01 Апрель 2013 - 15:21

  • 3



#2
Vins1000

Vins1000

    Бывалый

  • Пользователи
  • 111 сообщений
32
  • ГородМосква
  • АвтомобильPeugeot 407
Bluetooth телефоном определяется как BT-Radio а код спаривания какой?

Сообщение отредактировал Vins1000: 09 Апрель 2013 - 17:13

  • 0

#3
Vins1000

Vins1000

    Бывалый

  • Пользователи
  • 111 сообщений
32
  • ГородМосква
  • АвтомобильPeugeot 407
Потестил эту магнитоллу,действительно всё в ней есть.

Сообщение отредактировал Vins1000: 12 Апрель 2013 - 15:15

  • 0

#4
melkiy57

melkiy57

    Новичок

  • Пользователи
  • 3 сообщений
-1
  • ИмяИлья
  • ГородГлазов
  • АвтомобильPeugeot 308 SW
то есть если я правильно понимаю .если я хочу себе чисто УСБ то мне нужен только пункт 1????
  • 0

#5
varer

varer

    Участник

  • Пользователи
  • 19 сообщений
3
  • ИмяВалерий
  • ГородРостов-на-Дону
  • АвтомобильPeugeot 308
Да правильно и + прописать свой vin или будешь с частотой пару секунд слушать пик.
  • 0

#6
demych

demych

    Новичок

  • Пользователи
  • 3 сообщений
0
  • ГородКурск
  • АвтомобильPeugeot 308
  • Подробнее1.6 120 лс

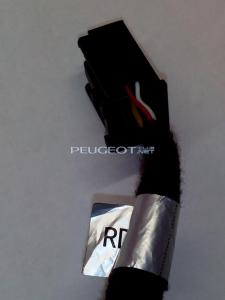

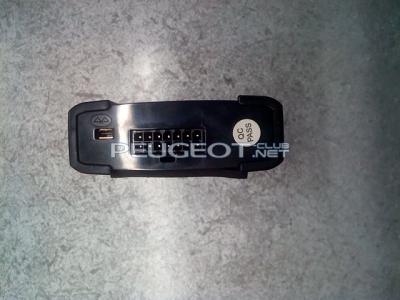

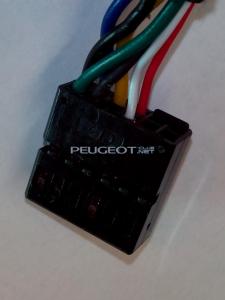

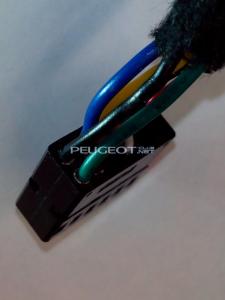

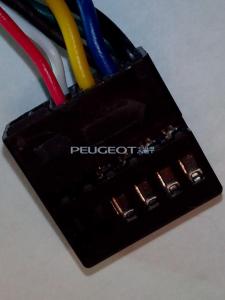

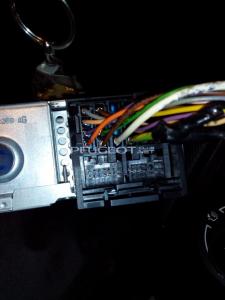

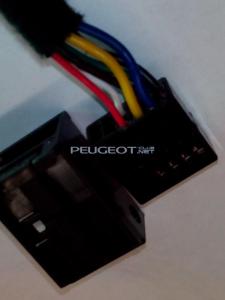

Всем доброго дня! Наконец то зарегистрировался! Много перечитал на тему AUX, но проблема в следующем: приобрел аудиолинк на пежо 308 с магнитолой RD4. Пришел, поставил, поиграл немного и все! Пробовал все что мог, но никакого результата. Снял АКБ, снова поставил и аудиолинк заиграл, но снова всего день. Связался с оффициальным представителем аудиолинка, попросили выслать фото разъемов. через некоторое время ответили, что устройство и кабель на RD3. НО!!! Он же играл и с подрулевого управлялся четко и звук отличный был. Запросил схему аудиолинка...пока молчок...Думаю надо влезать в прошивку или мудрить с перепайкай разъема! Кто-нибудь сталкивался с проблемой? Подскажите варианты решения проблемы. Буду очень благодарен!

Прикрепленные изображения

  • IMG_20160224_210238.jpg
  • IMG_20160228_202651.jpg

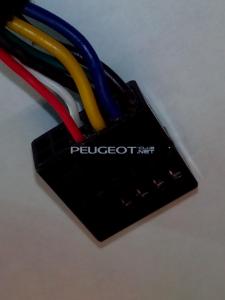

  • IMG_20160228_222745.jpg
  • IMG_20160228_222755.jpg
  • IMG_20160228_222823.jpg
  • IMG_20160228_222846.jpg

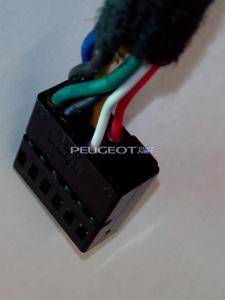

  • IMG_20160228_222859.jpg
  • IMG_20160228_222923.jpg
  • IMG_20160228_223026.jpg
  • IMG_20160222_151627.jpg

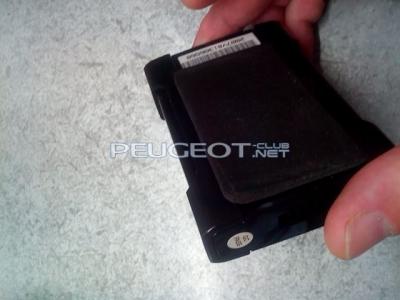

  • IMG_20160222_151656.jpg

  • 0
