Правильное Подключение Автомагнитолы На 306. Нужен Совет

- - - - -

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 15

#1
Modulx

Modulx

    Участник

  • Пользователи
  • 16 сообщений
0
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 306
Всем доброго времени суток!

Есть намерение подключить правильно балалайку, постоянный плюс и ACC от замка зажигания. По схеме в букварях
4. Розовый - Постоянный плюс,
7. Белый - АСС,
8. Желто-зеленый - масса.

На самом деле: Розовый, да постоянные 12В. На белом так же постоянно 12В.

Вопрос: Где искать и исправлять эту фигню или откуда взять дополнительно провод для подключения магнитолы через замок, по феншую.
P.S. И во время запуска стартера, отвратительный скрип в динамиках. :(

Схему брал тут: http://electroshemi...._306/26-1-0-263
Спасибо.

Сообщение отредактировал Modulx: 07 Июнь 2015 - 21:20

  • 0



#2
ZIGGY

ZIGGY

    Бывалый

  • Пользователи
  • 280 сообщений
14
  • ГородМосква
  • АвтомобильCitroen C6
  • ПодробнееES9A
  • Мечтает оХ7 Tourer DT20
Писк бекоз вин вбитый в память машины не совпадает с вином машины в бси.
Нужен дигбокс(пепопкланет, лексия суть одна же) прописать.
Схемму найдите нормальную, а.
Идёте рутрекер ищете пежо сервисбокс бекап-это бекап оф.каталога по артикулам с инструкциями по ремонту каждой составляющей.
Вместе с ней ставится "седре"-оф программа со всеми электросхеммами.
  • 0

#3
Modulx

Modulx

    Участник

  • Пользователи
  • 16 сообщений
0
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 306

Писк бекоз вин вбитый в память машины не совпадает с вином машины в бси.
Нужен дигбокс(пепопкланет, лексия суть одна же) прописать.
Схемму найдите нормальную, а.
Идёте рутрекер ищете пежо сервисбокс бекап-это бекап оф.каталога по артикулам с инструкциями по ремонту каждой составляющей.
Вместе с ней ставится "седре"-оф программа со всеми электросхеммами.

Это все глобально, в самом жгуте больше нет проводов, белый по всем схемам должен быть ACC, но на нем постоянные +12В.
По поводу звука, возможно я неправильно выразился, скорее не писк, а обычная наводка, только в процессе работы двигателя ее нет, а в момент запуска есть. На маленькой громкости 3-7 единиц, его не слышно. Возможно это глюк магнитолы, скорее всего. А вот по поводу ACC реальный вопрос.
  • 0

#4
Grigorushka

Grigorushka

    Профессор

  • Пользователи
  • 6 836 сообщений
1 036
  • ИмяЛеша
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 505 SW

Это все глобально, в самом жгуте больше нет проводов, белый по всем схемам должен быть ACC, но на нем постоянные +12В.
По поводу звука, возможно я неправильно выразился, скорее не писк, а обычная наводка, только в процессе работы двигателя ее нет, а в момент запуска есть. На маленькой громкости 3-7 единиц, его не слышно. Возможно это глюк магнитолы, скорее всего. А вот по поводу ACC реальный вопрос.

С замка зажигания АСС возьмите.
  • 0

#5
Modulx

Modulx

    Участник

  • Пользователи
  • 16 сообщений
0
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 306

С замка зажигания АСС возьмите.

Это понятно. Есть рекомендации с какой именно колодки? Какой провод? Может есть этот же провод с предов? Хотелось бы побольше конкретики.

Сообщение отредактировал Modulx: 08 Июнь 2015 - 10:01

  • 0

#6
Grigorushka

Grigorushka

    Профессор

  • Пользователи
  • 6 836 сообщений
1 036
  • ИмяЛеша
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 505 SW
А тестер в руки взять или вы конкретные данные авто выложили??
  • 0

#7
Modulx

Modulx

    Участник

  • Пользователи
  • 16 сообщений
0
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 306

А тестер в руки взять или вы конкретные данные авто выложили??

Тестер в руки взять не сложно. Я привык идти к цели по наименьшему сопротивлению, возможно кто-то уже сталкивался и подскажет. Если вариантов не будет, возьму тестер, но не хотелось колхозить, хочу чтобы все по феншую. Авто 306, XN, 1,4 бензин. 97 год (рестайл)

Сообщение отредактировал Modulx: 08 Июнь 2015 - 11:21

  • 0

#8
Grigorushka

Grigorushka

    Профессор

  • Пользователи
  • 6 836 сообщений
1 036
  • ИмяЛеша
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 505 SW

Тестер в руки взять не сложно. Я привык идти к цели по наименьшему сопротивлению, возможно кто-то уже сталкивался и подскажет. Если вариантов не будет, возьму тестер, но не хотелось колхозить, хочу чтобы все по феншую. Авто 306, XN, 1,4 бензин. 97 год (рестайл)

Данные есть VIN.
  • 0

#9
Grigorushka

Grigorushka

    Профессор

  • Пользователи
  • 6 836 сообщений
1 036
  • ИмяЛеша
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 505 SW

В районе магнитолы есть два разъема на 8 пинов белого и черного цвета.В черном разъеме четыре провода:
4.Бат.
6.Габариты.
7.АСС.
8.Масса.
Если схема совпадает с вашей.Есть некоторые разные вводные с разным количеством предов в блоках.


  • 0

#10
Modulx

Modulx

    Участник

  • Пользователи
  • 16 сообщений
0
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 306

В районе магнитолы есть два разъема на 8 пинов белого и черного цвета.В черном разъеме четыре провода:
4.Бат.
6.Габариты.
7.АСС.
8.Масса.
Если схема совпадает с вашей.Есть некоторые разные вводные с разным количеством предов в блоках.

В первом сообщении я эту ситуацию описывал, 7 провод (белый) постоянный +12. Такие дела... Остальное все так.
В связи с этим и обратился на форум.

4. Розовый - Постоянный плюс,
7. Белый - АСС,
8. Желто-зеленый - масса.
На самом деле: Розовый, да постоянные 12В. На белом так же постоянно 12В.

От какого преда питается этот ACC? Может я тот "неправильный" откину и новый протяну, только "правильный"

Сообщение отредактировал Modulx: 08 Июнь 2015 - 14:35

  • 0

#11
Grigorushka

Grigorushka

    Профессор

  • Пользователи
  • 6 836 сообщений
1 036
  • ИмяЛеша
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 505 SW

В первом сообщении я эту ситуацию описывал, 7 провод (белый) постоянный +12. Такие дела... Остальное все так.
В связи с этим и обратился на форум.

От какого преда питается этот ACC? Может я тот "неправильный" откину и новый протяну, только "правильный"

В электросхемах PEUGEOT не было и нет цветов проводов,а только номера пинов в разъеме и номер провода для отслеживания транзита по схеме.
Напишите количество предов в каждом блоке авто и тогда можно найти искомый.
  • 0

#12
Modulx

Modulx

    Участник

  • Пользователи
  • 16 сообщений
0
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 306

В электросхемах PEUGEOT не было и нет цветов проводов,а только номера пинов в разъеме и номер провода для отслеживания транзита по схеме.
Напишите количество предов в каждом блоке авто и тогда можно найти искомый.


Сообщение отредактировал Modulx: 08 Июнь 2015 - 14:57

  • 0

#13
AlexelA

AlexelA

    Статус пропит, просто "вежливый человек"...

  • Модераторы
  • 1 849 сообщений
423
  • ИмяАлександр
  • ГородНовороссийск
  • АвтомобильPeugeot 406
  • ПодробнееPEUGEOT 406, 26 апреля 1999 г.в., рестайл, RFR (DEW10J4), BE4 V, КАЛИПСО БЛЮ

В электросхемах PEUGEOT не было и нет цветов проводов,а только номера пинов в разъеме и номер провода для отслеживания транзита по схеме.

Эвон, батенька, какой вы категоричный... :)

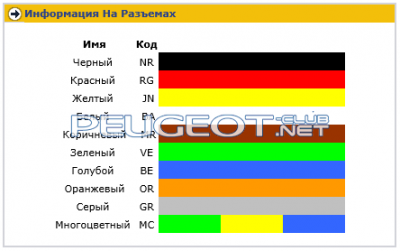

А для чего, по-вашему, тогда в SEDRE имеется такая табличка (ЕМНИП, уже давно выложенная мной в "техничке")?:
[Peugeot-Club.net] - color.PNG
И, если присмотреться, то на схеме разъемов (схеме разводки/укладки) можно лицезреть соответствующие цветовые обозначения (правда, косяков с ними порядочно)...
  • 0

#14
Grigorushka

Grigorushka

    Профессор

  • Пользователи
  • 6 836 сообщений
1 036
  • ИмяЛеша
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 505 SW

Эвон, батенька, какой вы категоричный... :) А для чего, по-вашему, тогда в SEDRE имеется такая табличка (ЕМНИП, уже давно выложенная мной в "техничке")?: [Peugeot-Club.net] - color.PNG И, если присмотреться, то на схеме разъемов (схеме разводки/укладки) можно лицезреть соответствующие цветовые обозначения (правда, косяков с ними порядочно)...

ЦВЕТОВ ПРОВОДОВ - это было основным !!!!

А над цветовым разнообразием ВЫ увидите надпись - ИНФОРМАЦИЯ НА РАЗЪЕМАХ!
  • 1

#15
AlexelA

AlexelA

    Статус пропит, просто "вежливый человек"...

  • Модераторы
  • 1 849 сообщений
423
  • ИмяАлександр
  • ГородНовороссийск
  • АвтомобильPeugeot 406
  • ПодробнееPEUGEOT 406, 26 апреля 1999 г.в., рестайл, RFR (DEW10J4), BE4 V, КАЛИПСО БЛЮ
Изображение Изображение Изображение
  • 0

#16
Modulx

Modulx

    Участник

  • Пользователи
  • 16 сообщений
0
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 306
Так что, может у кого есть рабочая идея как подключиться к проводу АСС?
