Вопрос К Электрикам

- - - - -

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 16

#1
Calibrik1

Calibrik1

    Опыт это утраченные иллюзии . а не приобретённая мудрость.

  • Пользователи
  • 707 сообщений
249
  • ИмяИгорь
  • ГородАнапа
  • АвтомобильPeugeot 607
  • Подробнее2.2, 158 л.с., АКПП, 2004 г.в.
  • Мечтает о300С HEMI SRT
Подскажите пожалуйста, мне нужно мне реализовать + через реле. На какие контакты этого реле паять провода +, ММ, GND?

Прикрепленные изображения

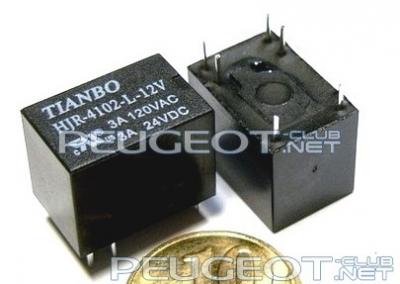

  • [Peugeot-Club.net] - реле.jpg

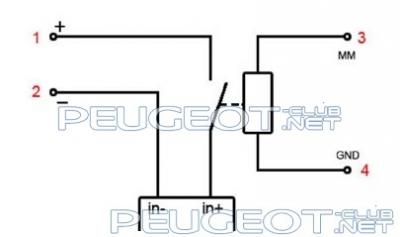

  • [Peugeot-Club.net] - схема.jpg

  • 0



#2
Igorwinn

Igorwinn

    Бывалый

  • Пользователи
  • 235 сообщений
56
  • ИмяИгорь
  • ГородВинница
  • АвтомобильPeugeot 307 SW
  • Подробнее2,0 л, МТ газ/бенз
    2005 рестайл
Есливерить паспорту http://www.fotorele....R-4102-SPEC.pdf,
то 5-MM, 8-GND, 1вместе с 12 +, 6-выход на in+.
Удачи!

Сообщение отредактировал Igorwinn: 12 Ноябрь 2014 - 10:50

  • 1

#3
Calibrik1

Calibrik1

    Опыт это утраченные иллюзии . а не приобретённая мудрость.

  • Пользователи
  • 707 сообщений
249
  • ИмяИгорь
  • ГородАнапа
  • АвтомобильPeugeot 607
  • Подробнее2.2, 158 л.с., АКПП, 2004 г.в.
  • Мечтает о300С HEMI SRT

Удачи!

Спасибо.
Мой вариант form A.
А form C для чего? (в двух словах) :)
  • 0

#4
Igorwinn

Igorwinn

    Бывалый

  • Пользователи
  • 235 сообщений
56
  • ИмяИгорь
  • ГородВинница
  • АвтомобильPeugeot 307 SW
  • Подробнее2,0 л, МТ газ/бенз
    2005 рестайл

Спасибо.
Мой вариант form A.
А form C для чего? (в двух словах) Изображение

Здесь постоянно подается + на выход 7, при подаче управляющего напряжения с 7 + снимается и подается на 6
Только слабенькая это релюшка, 3А*12В=36 ВТ может скоммутировать, контакты предназначены для впайки в плату, иначе отвалятся. И опять же. если в авто, лучше брать что-либо автомобильное, Лучше держит вибрации и температурные перепады. Например Вазовские от стартера сразу с предохранителем на корпусе.

Сообщение отредактировал Igorwinn: 12 Ноябрь 2014 - 11:36

  • 1

#5
Calibrik1

Calibrik1

    Опыт это утраченные иллюзии . а не приобретённая мудрость.

  • Пользователи
  • 707 сообщений
249
  • ИмяИгорь
  • ГородАнапа
  • АвтомобильPeugeot 607
  • Подробнее2.2, 158 л.с., АКПП, 2004 г.в.
  • Мечтает о300С HEMI SRT

если в авто, лучше брать что-либо автомобильное


Я "колхоз" задумал с магнитолой RM2, вместо кассеты. Думаю подойдет это реле

Прикрепленные изображения

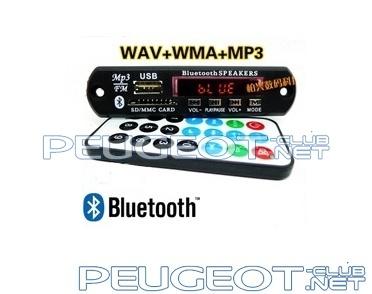

  • [Peugeot-Club.net] - 3.jpg

Сообщение отредактировал Calibrik1: 12 Ноябрь 2014 - 12:33

  • 0

#6
Igorwinn

Igorwinn

    Бывалый

  • Пользователи
  • 235 сообщений
56
  • ИмяИгорь
  • ГородВинница
  • АвтомобильPeugeot 307 SW
  • Подробнее2,0 л, МТ газ/бенз
    2005 рестайл

Я "колхоз" задумал с магнитолой RM2, вместо кассеты. Думаю подойдет это реле


Если все, что питается через это реле имеет максимальное потребление тока до 2Ампер, (25Вт) то пойдет. Смотри паспорт., но реле впаяй в плату, а от платы делай распайку.
  • 0

#7
Calibrik1

Calibrik1

    Опыт это утраченные иллюзии . а не приобретённая мудрость.

  • Пользователи
  • 707 сообщений
249
  • ИмяИгорь
  • ГородАнапа
  • АвтомобильPeugeot 607
  • Подробнее2.2, 158 л.с., АКПП, 2004 г.в.
  • Мечтает о300С HEMI SRT

впаяй

Ок. Спасибо.

Я вот хотел запитать ноут в машине, заказал на али адаптер. Проработал он 2 минуты, Сначала запищал, потом дымок пошел, а теперь он вообще не работает. Если воткнуть его в прикуриватель, то пред прикуривателя сразу перегорает в BSI...
Я так понял что гаджет не выдержал нагрузки в 14V при заведенном двигателе. Я его разобрал, увидел что один "диод" почернел и потрескался, хотя сопротивление звонится... Вопрос: пациент жив еще? Что предпринять? :sarcastic:

Прикрепленные изображения

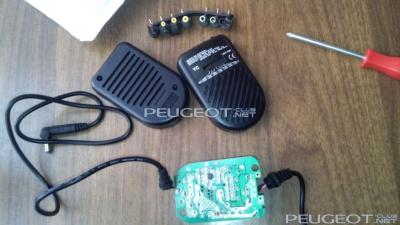

  • [Peugeot-Club.net] - IMG_20141115_091619.jpg

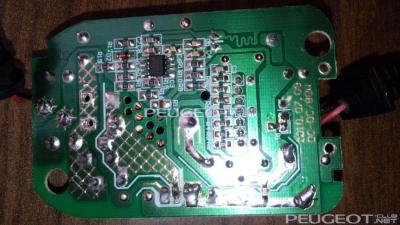

  • [Peugeot-Club.net] - IMG_20141115_091635.jpg

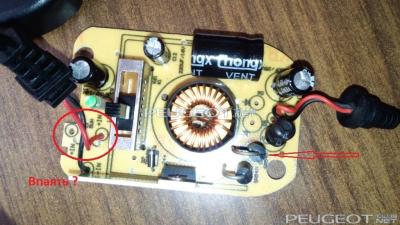

  • [Peugeot-Club.net] - IMG_20141115_091524.jpg

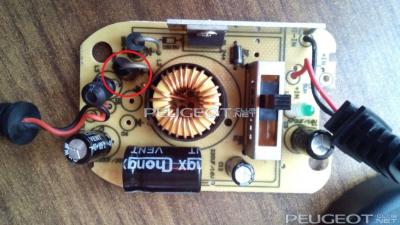

  • [Peugeot-Club.net] - IMG_20141115_091537.jpg

  • 0

#8
Igorwinn

Igorwinn

    Бывалый

  • Пользователи
  • 235 сообщений
56
  • ИмяИгорь
  • ГородВинница
  • АвтомобильPeugeot 307 SW
  • Подробнее2,0 л, МТ газ/бенз
    2005 рестайл

Ок. Спасибо.

Я вот хотел запитать ноут в машине, заказал на али адаптер. Проработал он 2 минуты, Сначала запищал, потом дымок пошел, а теперь он вообще не работает. Если воткнуть его в прикуриватель, то пред прикуривателя сразу перегорает в BSI...
Я так понял что гаджет не выдержал нагрузки в 14V при заведенном двигателе. Я его разобрал, увидел что один "диод" почернел и потрескался, хотя сопротивление звонится... Вопрос: пациент жив еще? Что предпринять? :sarcastic:

Опять же. Читаем сколько ампер потребляет ноут, сравниваем с тем, что может выдать адаптер, расстраиваемся, сворачиваем и выкидываем его (адаптер)
или в радиомастерскую. Боюсь ремонт будет дороже стоимости девайса.
  • 2

#9
Calibrik1

Calibrik1

    Опыт это утраченные иллюзии . а не приобретённая мудрость.

  • Пользователи
  • 707 сообщений
249
  • ИмяИгорь
  • ГородАнапа
  • АвтомобильPeugeot 607
  • Подробнее2.2, 158 л.с., АКПП, 2004 г.в.
  • Мечтает о300С HEMI SRT

Опять же. Читаем сколько ампер потребляет ноут, сравниваем с тем, что может выдать адаптер, расстраиваемся, сворачиваем и выкидываем его (адаптер)
или в радиомастерскую. Боюсь ремонт будет дороже стоимости девайса.


Спасибо Вам за советы :c0148: , обычно таких "специалистов" как я знающие люди отшивают.
Я действительно в таких делах разбираюсь "как свинья в апельсинах", но эффект морального удовлетворения от того, что "сваял собственными руками" - :yahoo:

Расстраиваться по поводу адаптера не буду :laugh2: , продавец вернул деньги... Выкину внутренности в мусорку, а корпус оставлю для такого:

Прикрепленные изображения

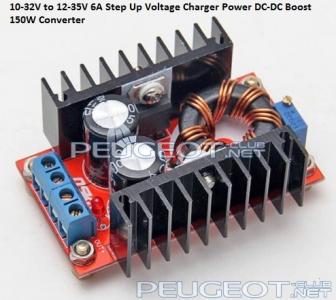

  • [Peugeot-Club.net] - 10-32V to 12-35V 6A Step Up Voltage Charger Power DC-DC Boost 150W Converter.jpg

Сообщение отредактировал Calibrik1: 15 Ноябрь 2014 - 23:22

  • 0

#10
Andrei-xxx

Andrei-xxx

    Новичок

  • Пользователи
  • 4 сообщений
0
  • ИмяАндрей
  • ГородТверь
  • АвтомобильPeugeot 5008

Добрый день ! Подскажите кто знает , что может быть и где искать причину . Начну с проблемы . Несколько дней назад поменял резину , может это к теме не относится , но я пишу последовательно , погода была сухая . После чего поставил машину на стоянку под навес и дня четыре ее не брал , а сегодня открыл машину и полез в багажник , при нажатии на электро-замок стал срабатывать задний дворник в пол силы , причем и выключатель и зажигание было выключено , и моргать и гаснуть подсветка номера , через некоторое время все нормализовалось , а потом спустя минут 30 все повторилось и продолжается до сих пор . Помимо этого при нажатии на педаль тормоза включается задний дворни при выключенном переключателе , а когда переключатель включаешь то дворник не работает икогда все выключено то дворник продолжает слабо крутится  . Посмотрел все соединения, все чисто , контакты везде хорошие . Провода тоже визуально без повреждений . Машина Пежо 5008 2009г. дв. 1.6 HDI . Буду очень благодарен и признателен .


  • 0

#11
Orionmax

Orionmax

    Бывалый

  • Пользователи
  • 287 сообщений
41
  • ИмяМаксим
  • ГородНовосибирск
  • АвтомобильCitroen C4 3d

Andrei-xxx, может быть жгут перегнулся в задней двери.


  • 0

#12
Andrei-xxx

Andrei-xxx

    Новичок

  • Пользователи
  • 4 сообщений
0
  • ИмяАндрей
  • ГородТверь
  • АвтомобильPeugeot 5008

Andrei-xxx, может быть жгут перегнулся в задней двери.

Жгут вроде пересмотрели , провода по перегибали , ничего .


  • 0

#13
Igorwinn

Igorwinn

    Бывалый

  • Пользователи
  • 235 сообщений
56
  • ИмяИгорь
  • ГородВинница
  • АвтомобильPeugeot 307 SW
  • Подробнее2,0 л, МТ газ/бенз
    2005 рестайл

Жгут вроде пересмотрели , провода по перегибали , ничего .

Необходимо все прозвонить тестером (Контролькой). Похоже где-то нет массы


  • 0

#14
Andrei-xxx

Andrei-xxx

    Новичок

  • Пользователи
  • 4 сообщений
0
  • ИмяАндрей
  • ГородТверь
  • АвтомобильPeugeot 5008

Всем спасибо . Причина оказалась в проводке ,в жгуте задней двери . Визуально и методом шевеления проводов в сгибе ни чего не дало , а при прозвонке показало переломы жил .



Необходимо все прозвонить тестером (Контролькой). Похоже где-то нет массы


  • 0

#15
Дмитрийqq

Дмитрийqq

    Новичок

  • Пользователи
  • 1 сообщений
0
  • ГородКиев
  • АвтомобильPeugeot 308

Дайте пожалуйста распановку приборной панели пежо 308.


  • 0

#16
Василий33

Василий33

    Новичок

  • Пользователи
  • 1 сообщений
0
  • ИмяВасилий
  • ГородВладимир
  • АвтомобильPeugeot 307 5d
  • Подробнее307хеч 5d 2004г.в 1.6 110 коняшек

Добрый день! Нужна срочно помощь по 307 му запорожцу при повороте руля или когда паркуешься задним ходом то начинают моргать форы и авто глохнет также пропадает питание на бензонасос ! Подскажите где искать неисправность в под капотном блоке предохранителей все ОК! Но при подключении АКБ сильно искрит а без АКБ +вая клемма кратко звониться на минус!!??????


  • 0

#17
Grigorushka

Grigorushka

    Профессор

  • Пользователи
  • 6 850 сообщений
1 038
  • ИмяЛеша
  • ГородМоего города нет в списке
  • АвтомобильPeugeot 505 SW

Добрый день! Нужна срочно помощь по 307 му запорожцу при повороте руля или когда паркуешься задним ходом то начинают моргать форы и авто глохнет также пропадает питание на бензонасос ! Подскажите где искать неисправность в под капотном блоке предохранителей все ОК! Но при подключении АКБ сильно искрит а без АКБ +вая клемма кратко звониться на минус!!??????

напряжение зарядки в этот момент каково?
